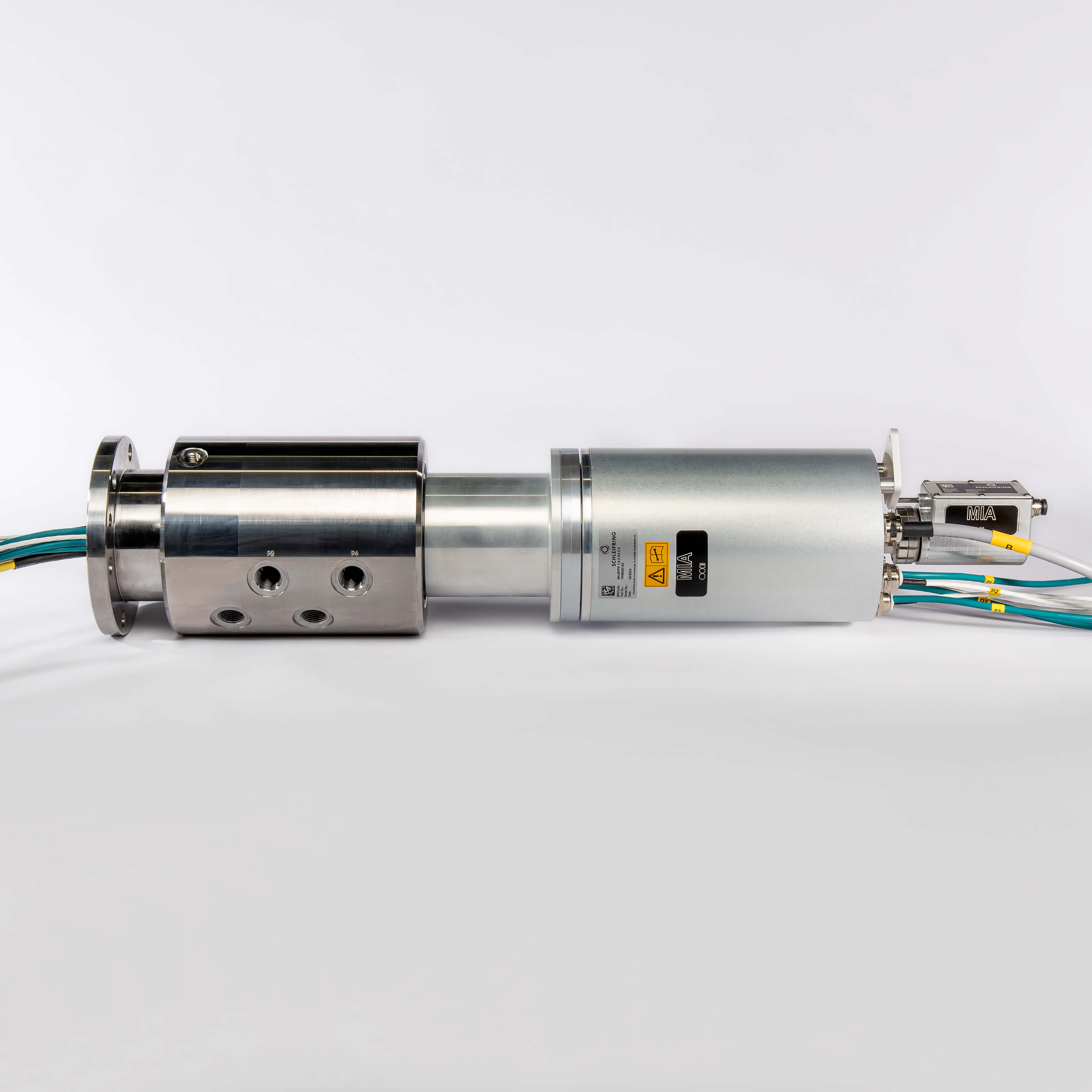

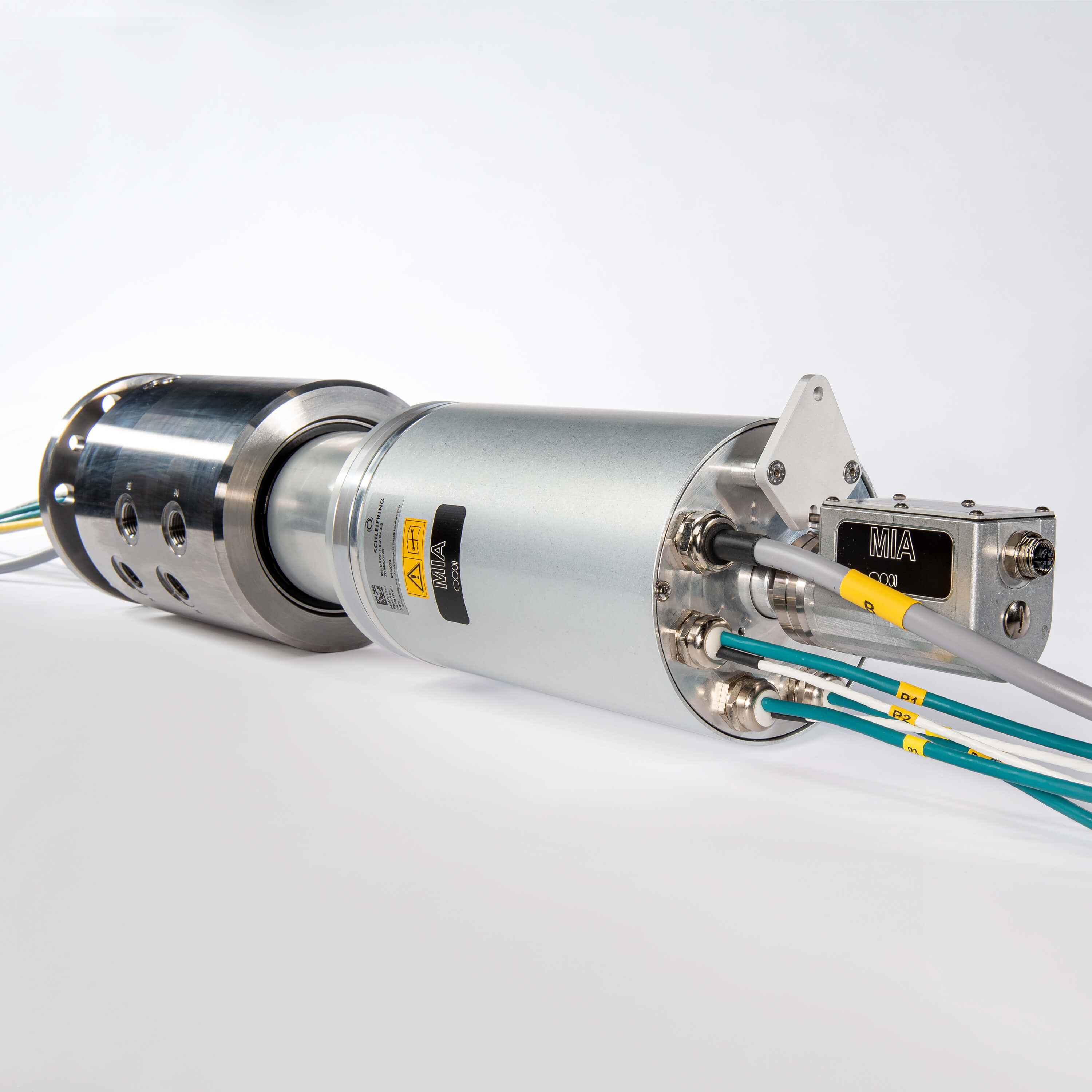

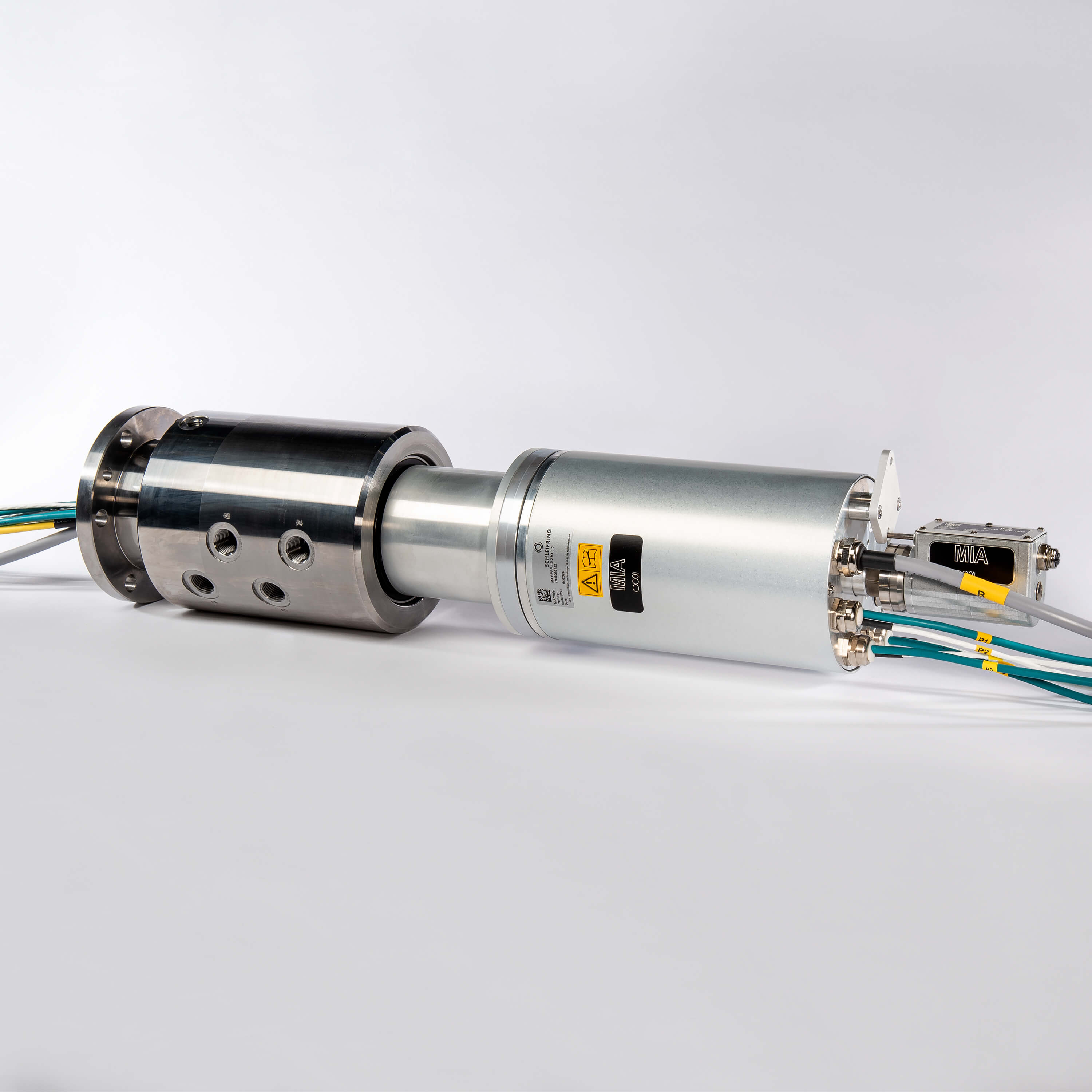

Schleifring 4x Leistung (400 V / 18 A) Gigabit-Ethernet Drehdurchführung für Medien (4-Kanal) · 152
21.223,00 €
Aktuell verfügbar – Lieferzeit auf Anfrage
Wichtigste Merkmale
Schleifring 4x Leistung (400 V / 18 A) Gigabit-Ethernet Drehdurchführung für Medien (4-Kanal) · 152
Dieser MIA-Schleifring ist unsere vielseitigste Bestseller-Konfiguration: Er vereint Leistungsübertragung (400 V / 18 A, 4 Wege plus PE), dreifache Ethernet-Kommunikation (100Base-TX, CAT.5e), eine GigabitEthernet-Einheit (100 Mbit bis 1 Gbit, CAT.6) und eine 4-Kanal-Mediendrehdurchführung (1/2", bis 10 bar für Luft und Wasser) in einer einzigen Einheit. Diese Kombination macht ihn zur optimalen Lösung für komplexe Anwendungen, bei denen Energie, Hochgeschwindigkeits-Datenkommunikation und Medien gleichzeitig über die Drehachse geführt werden müssen.
Sie benötigen eine andere Kanal- oder Leistungskonfiguration? MIA-Schleifringe werden individuell für Ihre Anforderungen gefertigt – wir beraten Sie gerne.
Alle MIA-Schleifringe sind für den Dauereinsatz konzipiert und vollständig wartungsfrei. Die Lieferung erfolgt mit offenen Kabelenden; die Steckermontage nehmen Sie individuell selbst vor.
Eine Abschätzung der Lieferzeit erhalten Sie auf Anfrage. Die genaue Lieferzeit wird nach Bestelleingang mit der Auftragsbestätigung mitgeteilt.
Spezifikationen
- Leistungsfunktionseinheiten 4 Wege plus PE (je 400 V / 18 A)
- Datenfunktionseinheiten 3x Ethernet 100Base-TX (CAT.5e) + 3x 4 Signalwege (30 V / 3 A)
- GigabitEthernet-Einheit 100 Mbit – 1 Gbit (CAT.6)
- Mediendrehdurchführung 4-Kanal 1/2", bis zu 10 bar (Luft, Wasser)
- Drehzahl (avg / max) 150 U/min / max. 300 U/min
- Schutzklasse IP50
- Maße Ø 140 mm; Länge 733 mm; je 3 m Kabel (Rotor & Stator)
- Ø Mediendrehdurchführung 160 mm
- Technologie Gold auf Gold Kontakttechnologie
- Lebensdauer bis zu 50 Mio. Umdrehungen
- Gehäuse Aluminium
- Betriebstemperatur -20 °C bis +70 °C
- Kabelschirmung teilweise
- Gewicht 42,1 kg
Typische Anwendungsfelder
- Industrieautomation
- Robotik
- Hydraulikanlagen
- Sondermaschinen
MIA-Anbaumöglichkeiten
Drehdurchführungen für Medien
Unsere Medium-Drehdurchführungen übertragen Luft, Vakuum oder Hydraulikflüssigkeit zuverlässig über die Drehachse – kompakt aufgebaut und für den industriellen Dauereinsatz ausgelegt. Erhältlich mit unterschiedlichen Anschlussgrößen, passend für Ihre Anwendung. Für individuelle Anschlussvarianten oder Druckbereiche beraten wir Sie gern persönlich.

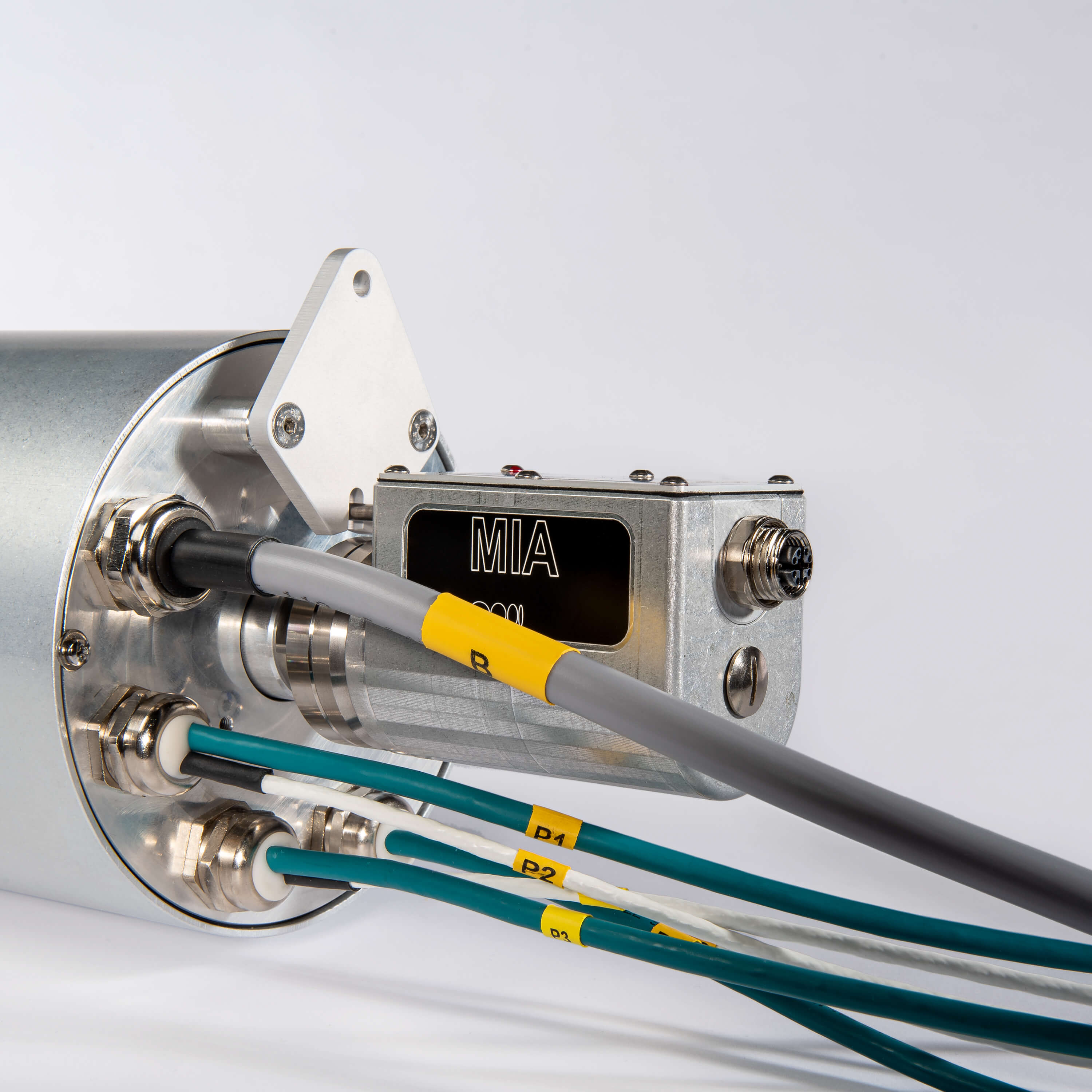

GigabitEthernet-Einheit
Die GigabitEthernet-Einheit schafft eine neue Dimension in der kontaktierenden Datenübertragung. Es ist keine Adaption, benutzerdefinierte Anpassung oder spezielle ESD-Behandlung erforderlich – einfach Plug and Play: Mit dem Rundsteckverbinder M12: CAT6A har-speed mit Flanschdose. Dieses Gerät ist erhältlich als unabhängige Einheit, kannaber auch an einen MIA-Schleifring, oder an eine Leistungseinheit gekoppelt werden.
