Industrie Schleifringe

Schleifringe, auch bekannt als Drehübertrager oder Schleifkontakte, sind elektromechanische Vorrichtungen, die es ermöglichen, Daten, Signale und Energie von einem stationären Teil zu einem rotierenden Teil eines Systems zu übertragen. Diese Technologie ist essenziell für zahlreiche Anwendungen, in denen kontinuierliche Rotationsbewegungen mit elektrischen Verbindungen kombiniert werden müssen, ohne dass die Übertragung von Signalen und Energie unterbrochen wird.

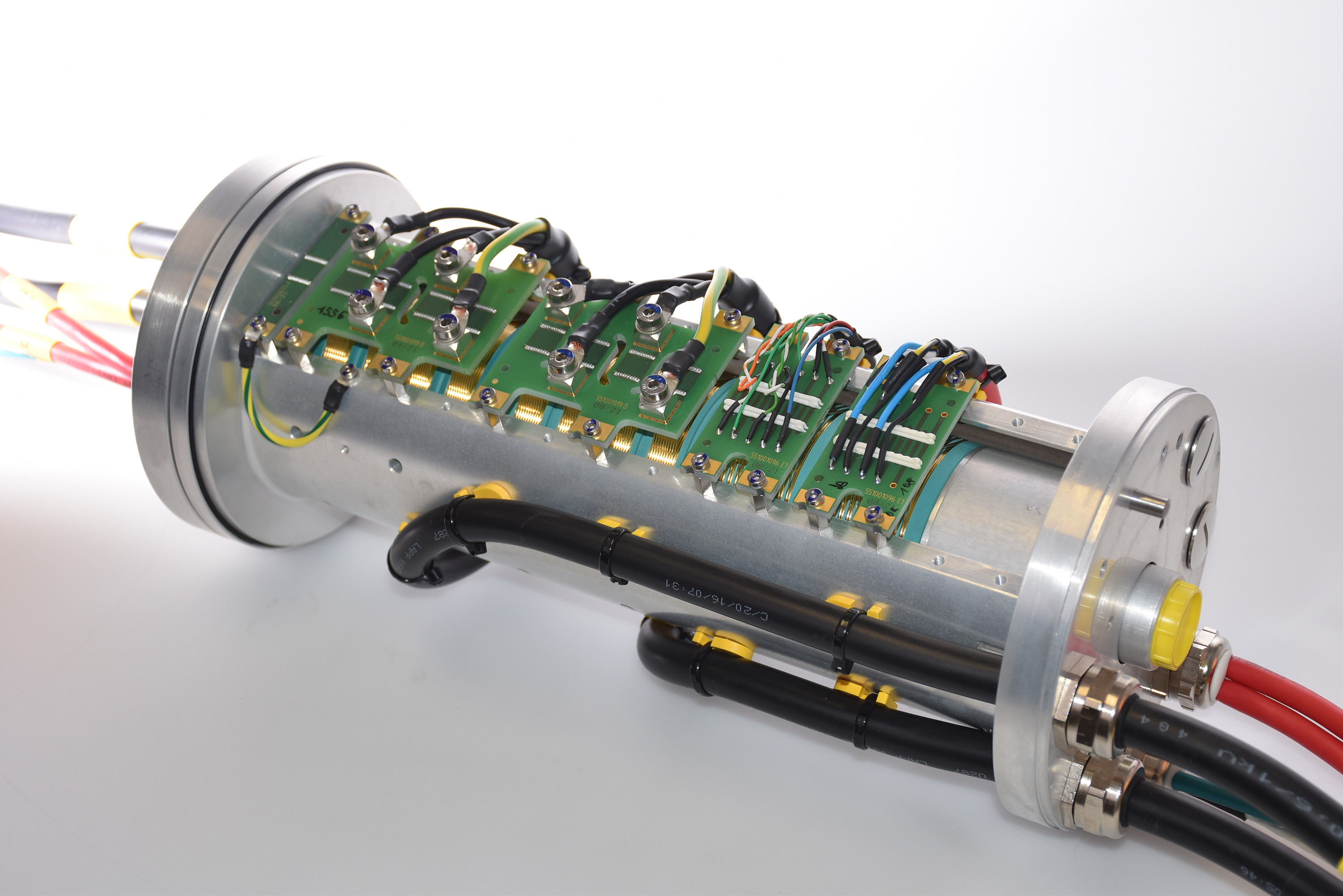

Aufbau eines Industrie Schleifrings

Hauptkomponenten:
Ein Schleifring besteht aus zwei grundlegenden Komponenten: dem Rotor und dem Stator. Der Rotor ist der drehende Teil, an dem die Schleifringe befestigt sind, und der Stator ist der stationäre Teil, der die Bürsten oder Kontaktfinger enthält.

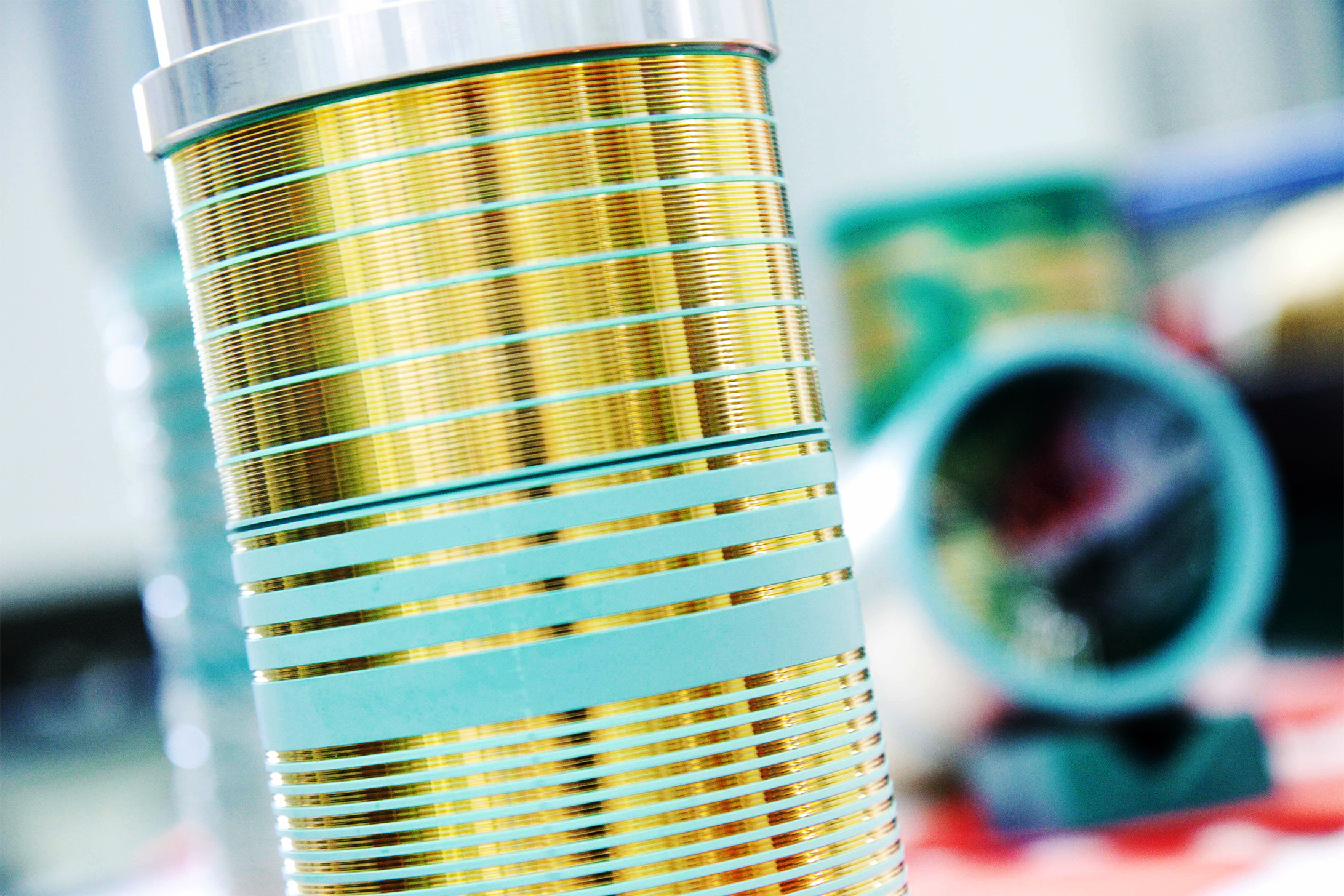

Schleifringkörper:
Dies ist der zentrale Teil des Rotors, an dem die Schleifringe befestigt sind. Der Schleifringkörper dreht sich zusammen mit der rotierenden Komponente der Maschine.

Bürsten oder Kontaktfinger:
Diese befinden sich im Stator und sind feststehend. Sie sind aus leitfähigen Materialien wie Kupfer, Graphit oder Edelmetallen gefertigt und sorgen für den elektrischen Kontakt zu den Schleifringen am Rotor.

Wie funktioniert ein Industrie Schleifring?
Die Schleifringe sind so angeordnet, dass sie während der Rotation des Rotors konstant in Kontakt mit den Bürsten des Stators bleiben. Dies gewährleistet eine kontinuierliche Signalübertragung und Energieübertragung, ohne dass es zu Unterbrechungen kommt. Die Rotationsgeschwindigkeit spielt dabei eine wichtige Rolle, da die Schleifringe und Bürsten so konstruiert sein müssen, dass sie auch bei hohen Geschwindigkeiten zuverlässig funktionieren. Bei unseren MIA-Schleifringen kommt Gold-auf-Gold-Kontakttechnologie zum Einsatz – für maximale Übertragungssicherheit und Lebensdauer bis zu 50 Mio. Umdrehungen.
