Drehdurchführungen für Medien

Eine Drehdurchführung für Medien leitet Hydraulik, Luft, Vakuum von einem feststehenden Anschluss in ein kontinuierlich rotierendes Maschinenteil – leckagefrei und ohne Verdrehlimit. Sie schließt damit die Lücke, die entsteht, wenn pneumatische oder hydraulische Versorgung in eine rotierende Achse geführt werden muss: Ohne Drehdurchführung würden sich Versorgungsschläuche beim Drehen aufwickeln und schließlich abreißen – oder die Rotation müsste regelmäßig umgekehrt werden, um die Leitungen zu entlasten.

Aufbau und Komponenten

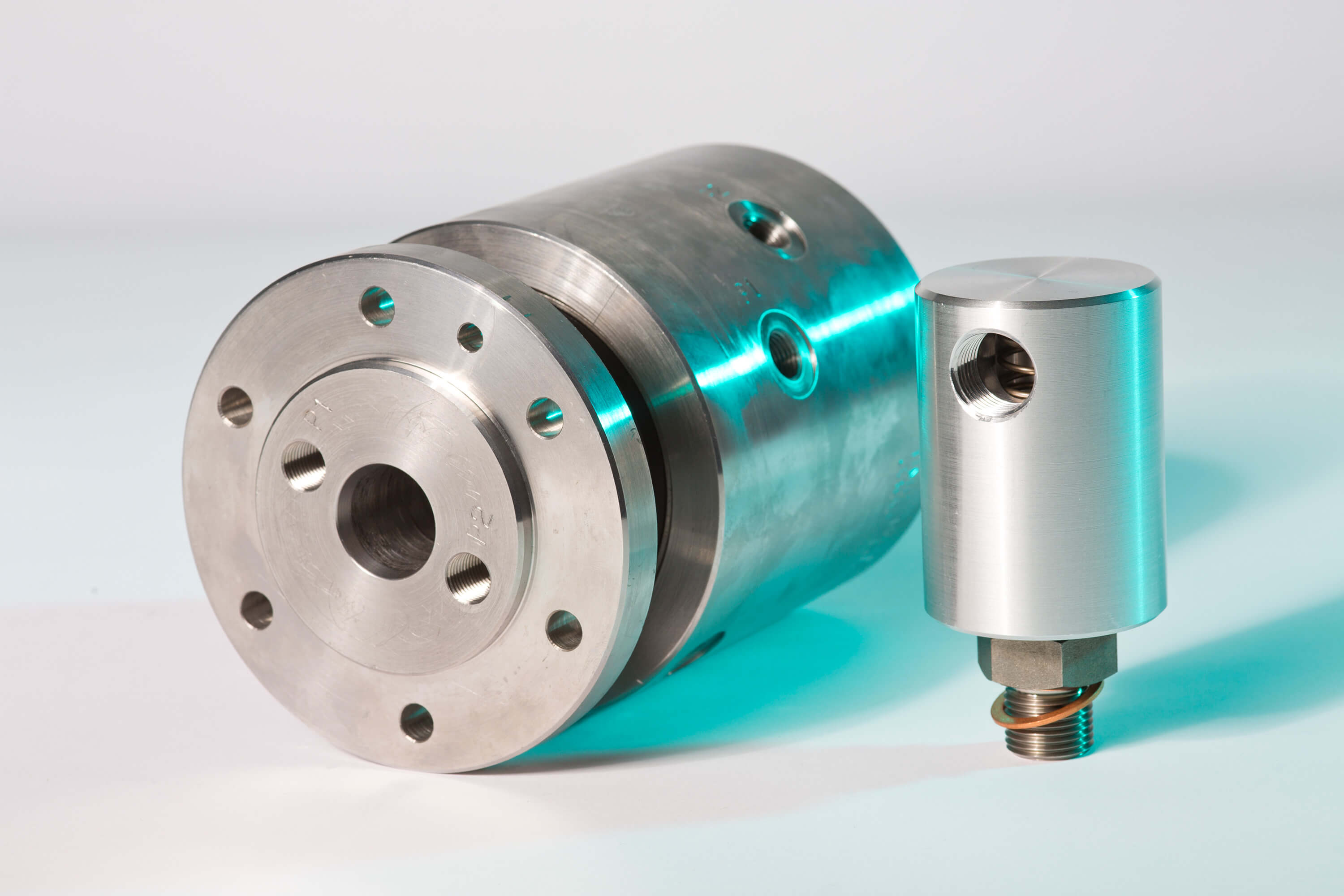

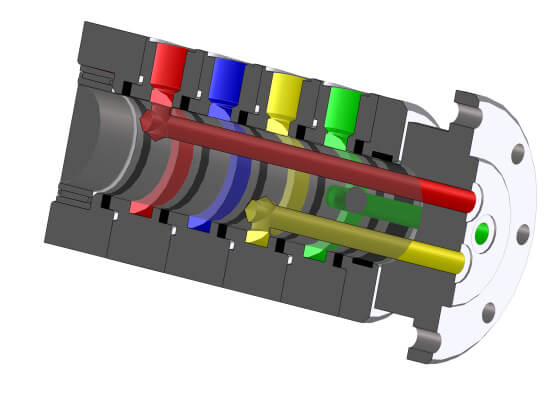

Die Drehdurchführung besteht aus einem feststehenden Stator mit radialem Anschluss und einem rotierenden Rotor mit axialem Anschluss. Beide Teile sind durch Präzisionsdichtungen voneinander getrennt, die auch bei hohen Drücken (bis 70 bar) zuverlässig abdichten. Je nach Variante können ein oder mehrere Medienkanäle parallel geführt werden – für Anwendungen, die unterschiedliche Medien oder getrennte Druckkreise über dieselbe Drehachse benötigen.

Funktionsweise und Einsatz

Drehdurchführungen für Medien sind überall dort im Einsatz, wo rotierende Maschinenteile dauerhaft mit Druckluft, Vakuum oder Hydraulik versorgt werden müssen: in pneumatischen Greifern und Spannvorrichtungen, in hydraulischen Antrieben von Sondermaschinen, in Drehtischen und Werkzeugmaschinen. Auch die Kombination mit einem Schleifring ist möglich – so lassen sich Medien und elektrische Signale gemeinsam über eine einzige Drehachse führen.
