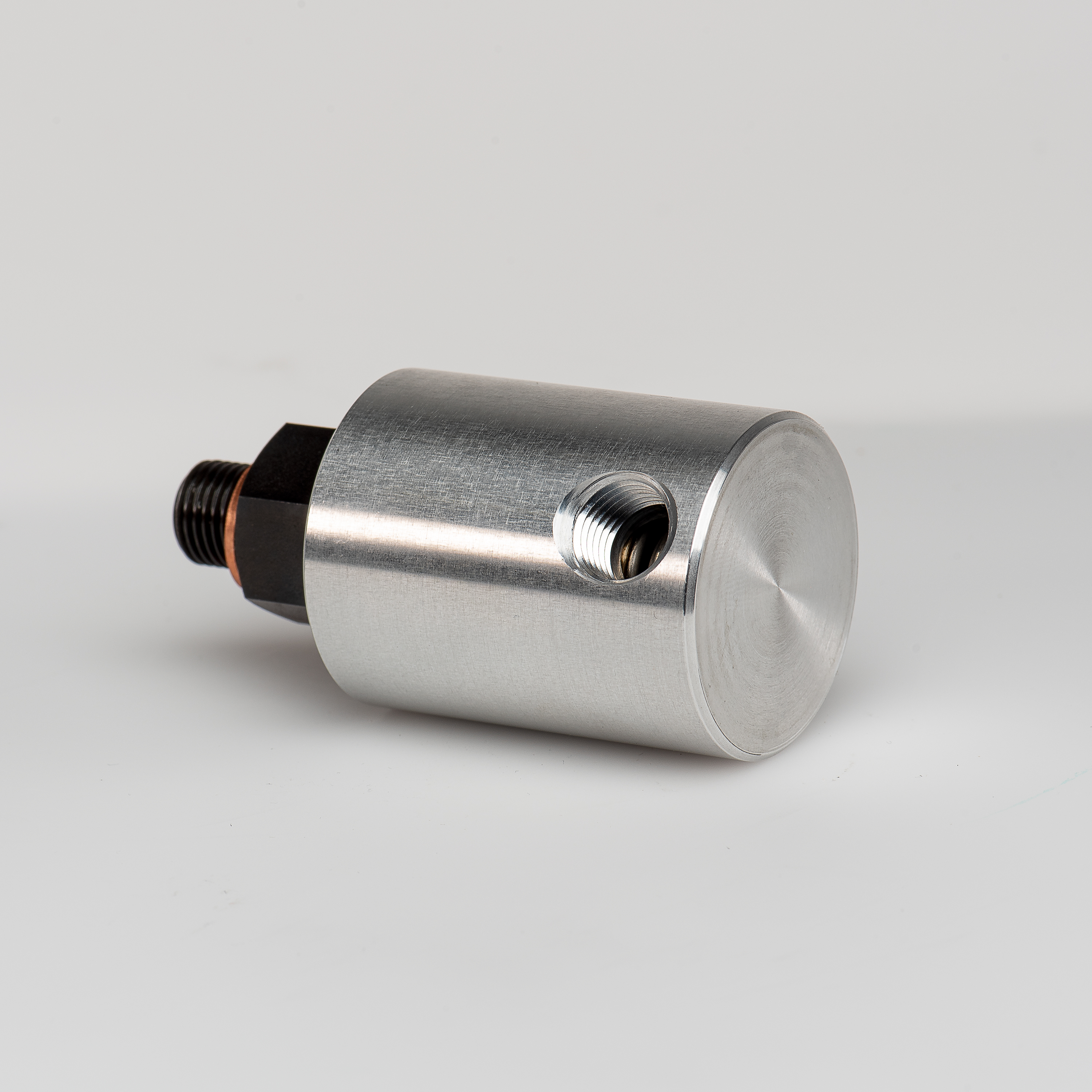

Drehdurchführung 1/4" Hydraulik, Luft, Vakuum · 1-Kanal
350,00 €
Aktuell verfügbar – Lieferzeit 3-5 Werktage
Wichtigste Merkmale
Drehdurchführung 1/4" Hydraulik, Luft, Vakuum · 1-Kanal
Diese Drehdurchführung überträgt Luft, Vakuum und Hydraulikflüssigkeit zuverlässig über die Drehachse – ideal für Anwendungen, bei denen pneumatische oder hydraulische Medien an rotierende Maschinenteile geführt werden müssen. Der Anschluss erfolgt rotorseitig über G1/4" (axial) und statorseitig über 1/4" NPT (radial). Die Drehdurchführung ist ausgelegt für bis zu 10 bar (Luft), 70 bar (Hydraulik) und 7 kPa (Vakuum) bei Drehzahlen von bis zu 3.500 U/min und Medientemperaturen bis 120 °C. Das kompakte Aluminiumgehäuse (ØA 41 mm) ermöglicht den Einsatz auch in beengten Einbausituationen.
Benötigen Sie eine andere Anschlussgröße oder einen abweichenden Druckbereich? Sprechen Sie uns gerne an – wir beraten Sie individuell zu Ihrer Anwendung.
Die Lieferung erfolgt einbaufertig mit den abgebildeten Anschlussgewinden.
Spezifikationen
- Anzahl Kanäle 1
- Anschluss Rotor (axial) G1/4" RH
- Anschluss Stator (radial) 1/4" NPT
- Medien Luft, Vakuum, Hydraulik
- Max. Druck Luft 10 bar
- Max. Druck Hydraulik 70 bar
- Max. Vakuum 7 kPa
- Max. Durchfluss Luft 1133 Nl/min
- Max. Durchfluss Hydraulik 15 l/min
- Max. Drehzahl max. 3500 U/min
- Max. Medientemperatur bis 120 °C
- Trockenlauf nein
- Ø Medium 6,4 mm
- Gehäuse Ø 41 mm
- Länge (eingebaut) 69,5 mm
- Schlüsselweite SW 22
- Gewicht 0,432 kg
- Gehäusematerial Aluminium
- Rotormaterial Stahl
Typische Anwendungsfelder
- Industrieautomation
- Pneumatik-Anwendungen
- Hydraulikanlagen
- Robotik
